Perancangan Logika Fuzzy Untuk Sistem Pengendali Kelembaban Tanah dan Suhu Lingkungan

REFERENSI :

Putri, A.R. (2019) ‘Perancangan Logika Fuzzy Untuk Sistem Pengendali Kelembaban Tanah dan Suhu Tanaman’, 3(4), pp. 307–312. Available at: https://doi.org/0.30865/mib.v3i4.1245.


    Kelembaban tanah dan suhu merupakan parameter yang dibutuhkan tanaman dalam raangka pertumbuhan tanaman. Dalam menentukan kelembaban tanah dan suhu yang sesuai dengan tanaman membutuhkan suatu sistem pengendali. Sistem pengendali ini menggunakan Raspberry Pi sebagai pemroses data input menjaadi output. Pada sistem pengendali ini dirancang menggunakan logika fuzzy sebagai metode pengambil keputusan untuk mempertahankan kelembaban tanah dan suhu yang baik untuk tanaman. Logika fuzzy merupakan salah satu sistem pendukung keputusan yang cocok untuk diterapkan pada sistem pengendali. Logika fuzzy terdiri dari fuzzyfikasi, pembentukan aturan fuzzy dan defuzifikasi. Pada logika fuzzy ini menggunakan dua input dan dua output. Dua input tersebut adalah tingkat kelembaban tanah dan derajat suhu. Output yang diinginkan merupakan waktu yang dibutuhkan dalam mempertahankan kelembaban tanah dan suhu agar tetap sesuai dengan kebutuhan pada tanaman.

-untuk mengetahui pengertian logika fuzzy
-untuk dapat Merancang Logika Fuzzy Untuk Sistem Pengendali Kelembaban Tanah dan Suhu Tanaman


    Kelembaban tanah dan suhu merupakan parameter bagi pertumbuhan tanaman. Kedua parameter tersebut bagian dari faktor lingkungan abiotik yang mempengaruhi pertumbuhan tanaman. Tanaman dapat tumbuh subur apabila mendapatkan kelembaban tanah dan suhu yang sesuai bagi kebutuhan tanaman. Tingkat kelembaban tanah yang baik pada tanaman setidaknya 80% untuk menjaga agar tamanan tetap mendapatkan nutrisinya. Kadar air pada tanaman terpenuhi melalui penyerapan air dari tanah dan kemudian hilang melalui proses transpirasi pada tanaman. Sebagai unsur hara tanaman, air dapat meningkatkan kesuburan tanaman. Kadar air yang sedikit berarti kelembaban tanahnya rendah yang dapat mengakibatkan tanaman layu, daun-daun berubah warna dengan tidak semestinya, dan tanamanpun bisa mati. Selain kelembaban tanah, suhu pun juga mempengaruhi pertumbuhan tanaman. Pada tanaman-tanaman tertentu, seperti stroberi akan tumbuh optimum pada suhu 17-250C. Jika suhu lebih tinggi dari 250C akan menyebabkan pertumbuhan tanaman stroberi melambat. Kandungan asam pada buah stroberi juga dipengaruhi oleh suhu. Ketika menyimpan buah stroberi, suhu yang tinggi menyebabkan penurunan kualitas buah stroberi [1]. Suhu yang tinggi dapat mempercepat respirasi dan pertumbuhan tanaman. Namun juga dapat merugikan tanaman apabila tidak sesuai dengan kebutuhan tanaman yang dapat mengakibatkan pertumbuhan tanaman terganggu, seperti bunga dan daun berguguran. Berdasarkan permasalah diatas, maka pada penelitian ini akan dirancang logika fuzzy untuk sistem pengendalian kelembaban tanah yang memiliki nilai maksimum 80% dan suhu optimum tanaman 25-320C dalam rangka mencapai hasil optimal bagi tanaman. Penggunaan logika fuzzy dalam sistem pengendalian dapat mengurangi energi yang terpakai selama pemeliharaan tanaman dan mengurangi pemborosan sumber daya air [2]. Sistem pengendalian ini dirancang dengan menggunakan logika fuzzy sebagai pengambil keputusan yang tepat. Logika Fuzzy merupakan tingkat lanjut dari logika Boolean yang berhubungan dengan konsep nilai kebenaran. Berkaitan dengan itu, logika fuzzy memiliki kondisi ketika berada diantara 0 atau 1, yang berarti tidak terbatas dengan logika 0 atau 1. Disebut logika fuzzy atau logika samar didapatkan dari kondisi saat berada diantara logika 0 atau 1. Dengan menggunakan logika fuzzy konsep matematis yang mendasari penalaran fuzzy, membuat logika fuzzy mudah dimengerti, tidak membutuhkan waktu lama dalam mempelajarinya [3] [4]. Logika fuzzy dapat membuktikan sampai mana suatu nilai tersebut salah dan sampai sejauh mana suatu nilai tersebut benar. Dalam hal memetakan suatu ruang input kedalam suatu ruang output, logika fuzzy dapat diandalkan [5]. Metode fuzzy mempunyai tiga metode yang seringkali digunakan, yaitu metode fuzzy Sugeno Tsukamoto, dan Mamdani. Masing-masing ketiga metode fuzzy ini memiliki inferensi sistem dan defuzzfikasi yang berbedabeda [6]. Pada penelitian ini akan dibuat perancangan logika fuzzy menggunakan metode Sugeno. Logika fuzzy metode sugeno dikenalkan oleh Takagi-Sugeno Kang pada tahun1985. Pada metode Sugeno ini, logika fuzzy menggunakan sistem evaluasi dengan aturan fuzzy If-Then. Suatu perhitungan matematika yang merupakan bagian Then ditambahnkan dalam sistem fuzzy Sugeno untuk memperbaiki kekurangan yang dimiliki oleh sistem fuzzy alami [3]. Adapun penelitian terkait yang pernah dilakukan, seperti penelitian oleh George Kokkonis, et.all (2017), dengan judul “A Smart IoT Fuzzy Irrigation System”. Sistem yang dibuat mampu bekerja sesuai dengan metode yang telah dirancang. Sistem tersebut menggunakan mikrokontroler Arduino sebagai pemroses data. Sistem tersebut hanya mengendalikan penyiraman pada tanaman [7]. Kemudian oleh Achmad Mahdiyatul Tajrie, et.all (2017) yang berjudul “Sistem Kendali Penyiraman Dan Pencahayaan Tanaman Otomatis Pada Smart Greenhouse Menggunakan Logika Fuzzy” dengan menggunakan logika fuzzy, sistem telah berjalan dengan baik. Namun, sistem tersebut tidak dirancang untuk mengendalikan suhu sekitar lingkungan pada tanaman [8]. Berdasarkan uraian tersebut, rumusan masalah yang dapat disampaikan adalah merancang logika fuzzy tipe Sugeno untuk sistem pengendalian kelembaban tanah dan suhu . Tujuan yang ingin dicapai adalah dapat merancang logika fuzzy tipe Sugeno yang sesuai untuk sistem pengendalian kelembaban tanah dan suhu dalam rangka mencapai pertumbuhan tanaman yang baik dan berkualitas.
  • alat
Matlab
Gambar 1. MATLAB
Software MATLAB atau Matrix Laboratory merupakan software pemrograman canggih yang banyak digunakan di bidang Teknik atau Engineering. Matlab dapat memecahkan masalah mulai dari analisis data, pengembangan algoritma, simulasi, visualisasi, hingga pengambilan kesimpulan



 Kelembaban tanah dan suhu merupakan parameter bagi pertumbuhan tanaman. Kedua parameter tersebut bagian dari faktor lingkungan abiotik yang mempengaruhi pertumbuhan tanaman. Tanaman dapat tumbuh subur apabila mendapatkan kelembaban tanah dan suhu yang sesuai bagi kebutuhan tanaman. Tingkat kelembaban tanah yang baik pada tanaman setidaknya 80% untuk menjaga agar tamanan tetap mendapatkan nutrisinya. Kadar air pada tanaman terpenuhi melalui penyerapan air dari tanah dan kemudian hilang melalui proses transpirasi pada tanaman. Sebagai unsur hara tanaman, air dapat meningkatkan kesuburan tanaman. Kadar air yang sedikit berarti kelembaban tanahnya rendah yang dapat mengakibatkan tanaman layu, daun-daun berubah warna dengan tidak semestinya, dan tanamanpun bisa mati. Selain kelembaban tanah, suhu pun juga mempengaruhi pertumbuhan tanaman. Pada tanaman-tanaman tertentu, seperti stroberi akan tumbuh optimum pada suhu 17-250C.

    Berdasarkan permasalah diatas, maka pada penelitian ini akan dirancang logika fuzzy untuk sistem pengendalian kelembaban tanah yang memiliki nilai maksimum 80% dan suhu optimum tanaman 25-320C dalam rangka mencapai hasil optimal bagi tanaman. Penggunaan logika fuzzy dalam sistem pengendalian dapat mengurangi energi yang terpakai selama pemeliharaan tanaman dan mengurangi pemborosan sumber daya air [2]. Sistem pengendalian ini dirancang dengan menggunakan logika fuzzy sebagai pengambil keputusan yang tepat. Logika Fuzzy merupakan tingkat lanjut dari logika Boolean yang berhubungan dengan konsep nilai kebenaran. Berkaitan dengan itu, logika fuzzy memiliki kondisi ketika berada diantara 0 atau 1, yang berarti tidak terbatas dengan logika 0 atau 1. Disebut logika fuzzy atau logika samar didapatkan dari kondisi saat berada diantara logika 0 atau 1.

Fuzzifikasi

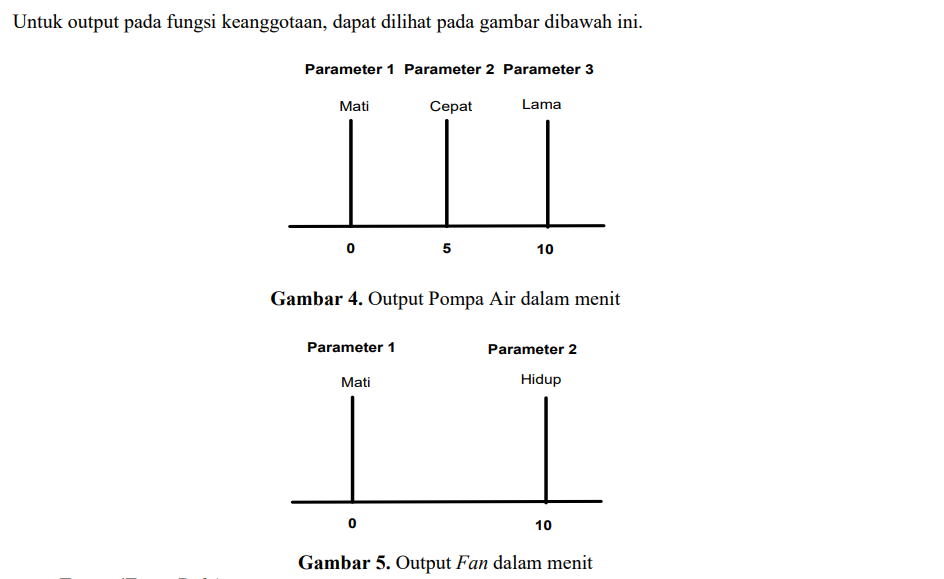

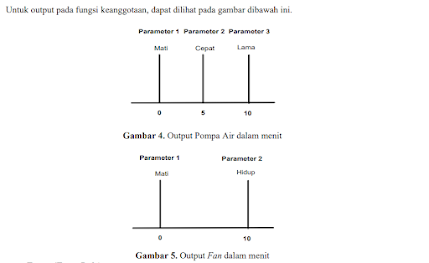

    Fuzzifikasi merupakan tahap awal yang dilakukan dalam metode logika fuzzy. Tahap ini dilakukan dengan proses mengubah nilai crisp (numerik) menjadi himpunan fuzzy menggunakan fungsi keanggotaan (membership function). Dalam perancangan sistem ini menggunakan dua input, yaitu kelembaban tanah (dalam %) dan suhu udara (dalam 0C). Output yang diinginkan adalah pompa air dan fan (dalam menit).

FUZZIFIKASI
    Fuzzifikasi merupakan tahap awal yang dilakukan dalam metode logika fuzzy. Tahap ini dilakukan dengan proses mengubah nilai crisp (numerik) menjadi himpunan fuzzy menggunakan fungsi keanggotaan (membership function). Dalam perancangan sistem ini menggunakan dua input, yaitu kelembaban tanah (dalam %) dan suhu udara (dalam 0C). Output yang diinginkan adalah pompa air dan fan (dalam menit).

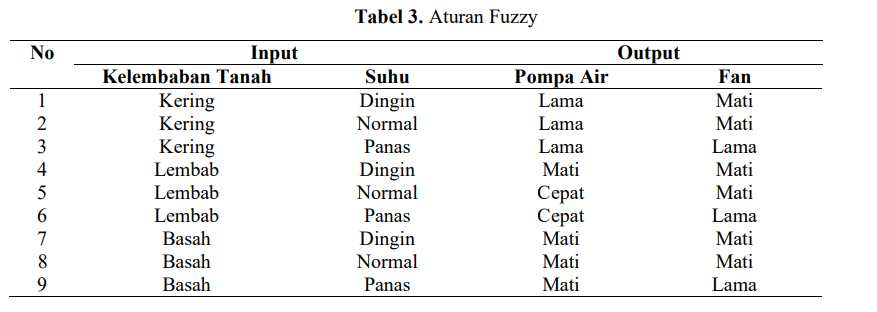

    Aturan fuzzy dibuat berdasarkan keadaan yang diinginkan. Aturan fuzzy dibuat dalam bentuk tabel 3. dibawah ini. Untuk input kelembaban tanah ada 3 nilai linguistik yaitu kering, lembab, dan basah. Sedangkan input suhu ada 3 nilai linguistik, yaitu dingin, normal, dan panas. Jadi ada 9 aturan fuzzy yang akan diperoleh. Aturan fuzzy dibuat dengan fungsi IF – THEN. Contohnya: IF Kelembaban tanah Kering AND Suhu Dingin THEN Pompa Air Lama AND Fan Mati.



 Pada deteksi kelembaban tanah dan suhu lingkungan tanaman, menggunakan sensor YL-69 dan DHT11. Setiap sensor diharapkan dapat berkerja secara normal sehingga memungkinkan dalam pengendalian kelembaban tanah dan suhu yang sesuai dengan harapan. Data akan dikirim ke Raspberry Pi yang berupa tingkat kelembaban tanah dan derajat suhu. Kemudian data akan diolah sesuai dengan perancangan fuzzy menurut aturan fuzzy yang telah dibuat untuk mendapatkan output berupa nilai lamanya waktu yang dibutuhkan dalam mempertahankan kelembaban tanah dan suhu. Output tersebut diproses oleh alat pompa air dan fan sebagai bagian dari sistem kendali pada tanaman. Sistem yang dimaksud tersebut dibangun berdasarkan tahapan-tahapan berikut. a. Melakukan perancangan logika fuzzy dengan menentukan himpunan keangotaan untuk setiap input sensor dan menentukan himpunan output pompa air dan fan untuk mengendalikan kelembaban tanah dan suhu pada tanaman. b. Melakukan simulasi logika fuzzy tipe sugeno menggunakan matlab untuk keakuratan data. c. Melakukan perancangan mikroprosesor Raspberry Pi menggunakan sensor kelembaban tanah dan suhu, yaitu sensor YL-69 dan DHT11 d. Pengujian sensor suhu DHT11 dengan melakukan monitoring pada PC e. Pengujian sensor kelembaban tanah YL-69 dengan melakukan monitoring pada PC f. Pengujian sistem pengendalian suhu dan kelembaban dengan melakukan pada monitoring pada PC. Perancangan perangkat untuk sistem pengendali dibuat dalam bentuk blok diagram pada gambar 1.
Pada gambar 1, Raspberry Pi merupakan komponen utama yang menjalankan sistem pengendalian sebagai pemroses perintah input sensor kelembaban tanah dan sensor suhu. Raspberry Pi memproses data sesuai dengan perancangan logika fuzzy yang dibuat untuk mengendalikan output berupa pompa air dan fan. Relay digunakan sebagai rangkaian untuk memacu pompa air dan fan mati atau hidup secara otomatis.



 Dari hasil penelitian yang telah dilakukan, adapun kesimpulan yang didapatkan seperti berikut ini.
1. Penggunaan logika fuzzy pada sistem pengendalian secara keseluruhan memiliki tingkat keberhasilan sebesar 80%, sangat baik untuk sistem pengendalian karena keakuratan yang tinggi.
2. Pada sistem pengendalian suhu, tingkat keberhasilan dapat terganggu karena berbagai faktor, seperti terganggunya pengiriman data sensor suhu ke Raspberry Pi dikarenakan sensor lambat dalam mendeteksi suhu untuk mendapatkan data. Maka dari itu, output yang dihasilkan juga terlambat dan fan menjadi lebih lama hidup.
3. Apabila input ditambahkan menjadi 7 anggota maka persentasi tingkat keberhasilan sebesar 91%, lebih baik untuk sistem pengendalian karena keakuratan yang tinggi

    Sistem pengendalian kelembaban tanah dan suhu ini dirancang dengan sistem otomatis menggunakan logika fuzzy metode Sugeno. Metode Sugeno cocok diterapkan untuk sistem pengendalian karena memakai fungsi If-Then dalam mendapatkan hasil output logika fuzzy.

SARAN

1. Penambahan variabel dan anggota pada setiap data agar dapat mengetahui hasil output dengan lebih detail
2. Menambah lagi output agar keluaran pada fuzzy logic lebih banyak lagi
3. membuat setiap input pada masing masing anggota tidak ada yang berimpitan sehingga hasil data yang diperoleh sesuai dengan keinginan


[1] Astuti, Debi Puzi, Rahayu, Arifah Dan Hisworo. (2018). Pertumbuhan Dan Produksi Stroberi Pertumbuhan Dan Produksi Stroberi (Fragaria Vesca L.) Pada Volume Media Tanam Dan Frekuensi Pemberian Pupuk NPK Berbeda. Jurnal Agronida. Pp. 46-56

[2] Amuddin, Joko S. (2015). Rancang Bangun Alat Penyiraman Tanaman Dengan Pompa Otomatis Sistem Irigasi Tetes Pada Lahan Kering, Jurnal Ilmiah Rekayasa Pertanian Dan Biosistem, Pp.95-101.

[3] Meimaharani, Rizkysari & Listyorini, Tri. (2014). Analisis Sistem Inference Fuzzy Sugeno Dalam Menentukan Harga Penjualan Tanah Untuk Pembangunan Minimarket, Jurnal SIMETRIS. Vol 5 No 1 Pp. 89-96

[4] Puspita, Ema Sastri & Yulianti, Liza . (2016). Perancangan Sistem Peramalan Cuaca Berbasis Logika Fuzzy, Jurnal Media Infotama. Vol 12 No 1 Pp. 1-10

[5] Siti, Abidah. (2016). Analisis Komparasi Metode Tsukamoto Dan Sugeno Dalam Prediksi Jumlah Siswa Baru, Journal Speed. Vol 8 No 2

[6] Ayuningtias, Laras Purwati, Irfan, Mohamad & Jumadi. (2017). Analisa Perbandingan Logic Fuzzy Metode Tsukamoto, Sugeno, Dan Mamdani, Jurnal Teknik Informatika. Pp 9-16

[7] Kokkonis, G., Kontogiannis, S, & Tomtsis, D. (2017). A Smart Iot Fuzzy Irrigation System. IOSR Journal Of Engineering. Pp. 15-21.

[8] Tajrie, Achmad Mahdiyatul, Sumaryo, Sony & Ekaputri, Cahyantari . (2017). Sistem Kendali Penyiraman Dan Pencahayaan Tanaman Otomatis Pada Smart Greenhouse Menggunakan Logika Fuzzy Automatic Lighting And Watering Plants Control System On Smart Greenhouse Using Fuzzy Logic, E-Proceeding Of Engineering. Vol 4 No 3

[9] Prastyo, M. Ajie (2016) Sistem Pengairan Tanaman Otomatis Berbasis Arduino Mega 2560 Berdasarkan Nilai Kelembaban Tanah. Other Thesis, Politeknik Negeri Sriwijaya.

[10] Sari, I.A, Anik N.H, Dyah L. (2018). Smart Greenhouse Sebagai Media Pembibitan Kentang Granola Kembang Berbasis Mikrokontroler. Proc. Seminar Nasional Teknologi Elektro Terapan. Vol 2 No 1 Pp.105-110.




prinsip kerja
    Ketika kelembapan tanah kering, suhu dingin, dan curah hujan rendah maka output yang akan aktif adalah pompa air dan kipas akan mati. selanjutnya ketika kelembapan tanah lembap, suhu dingin, dan curah hujan tinggi maka pompa air dan kipas akan mati. yang terakhir ketika kelembapan tanah basah, suhu dingin, dan curah hujan rendah maka kipas dan pompa air akan mati.

percobaan dilakukan
Input Kelembaban Tanah

Input Suhu

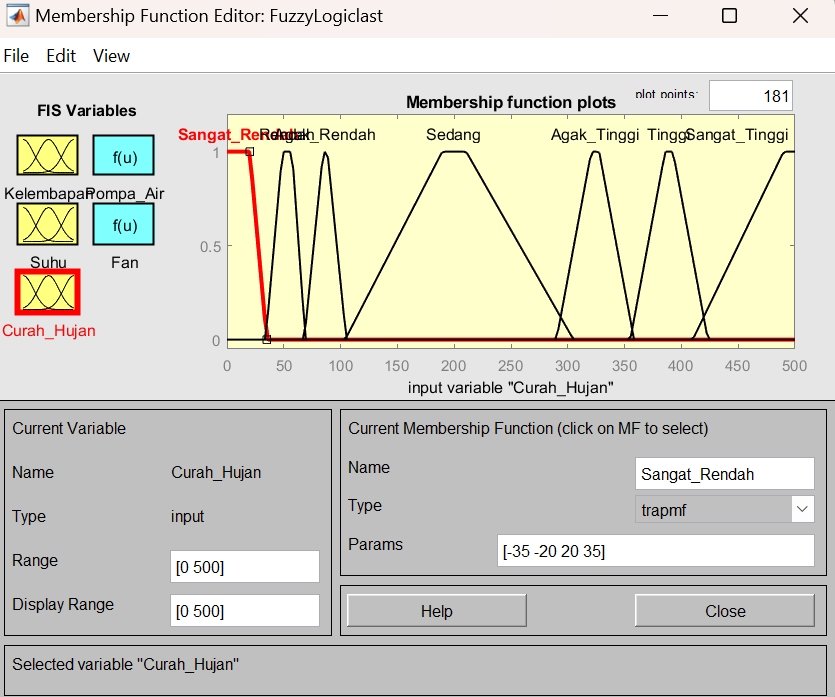

Input Curah Hujan

Output berupa Pompa Air

Output berupa Fan

Rule View


Error  = 9%

Error lebih kecil dibandingkan dengan pada jurnal. Hal ini menunjukkan penambahan input dan output dapat mengurangi error.


Hasil ketika ditambahkan semakin menurun tingkat keberhasilannya, hal ini disebabkan karena adanya data yang saling terimpit antara anggotanya yang menyebabkan ke akuratan data tersebut menjadi berkurang




Download Video Percobaan Fuzzy  disini
Download Video Realisasi Saran  disini
Download Fuzzy Percobaan disini
Download Fuzzy Realisasi Saran  disini
Download HTML disini
Download Jurnal  disini
MATLAB sini
Video sini
video periksa sini
