SMART HOME

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Tujuan

1. Tujuan

- Mengetahui Komponen untuk merangkai sensor

- Menjelaskan prinsip kerja sensor PIR, touch sensor dan sound sensor pada proteus

- mengetahui rangkaian sensor PIR, touch sensor dan sound sensor sebagai Smart Home

2. Alat dan bahan

alat

1. power supply

(Gambar 1. power supply)

Pada sebuah rangkaian elektronikaterdapat pin/kaki dengan tulisan Vcc. Tulisan tersebut sering kita jumpai pada rangkaian elektronika, kadang hal sepele seperti ini menjadi sesuatu yang susah bagi siswa ketika berhubungan langsung pada suatu alat, misal ketika melakukan praktikum, melakukan uji simulasi di komputer atau menemukan pada buku. Secara sederhana, VCC menunjukan pin yang harus disambung pada muatan positif. biasanya berukuran 5V,3V,12V dsb.

2. Multimeter

(Gambar 2. Multimeter)

Multimeter adalah suatu alat ukur listrik yang digunakan untuk mengukur tiga jenis besaran listrik yaitu arus listrik, tegangan listrik, dan hambatan listrik.Sebutan lain untuk multimeter adalah AVO-meter yang merupakan singkatan dari satuan Ampere, Volt, dan Ohm

bahan;

a. PIR Sensor

(Gambar 3. PIR Sensor)

Sensor PIR digunakan untuk mendeteksi keberadaan manusia, dan RFID digunakan untuk membatasi akses ke laboratorium. Sensor PIR adalah sensor yang digunakan untuk mendeteksi adanya pancaran sinar infra merah

Rain sensor atau sensor hujan adalah jenis sensor yang berfungsi mendeteksi terjadinya hujan atau tidak.

b. Transistor NPN

(Gambar 4. Transistor NPN)

Transistor NPN persimpangan Bipolar, Lapisan material N bermuatan negatif dan P bermuatan positif. memiliki lapisan positif diantara dua lapisan negatif. Umum digunakan untuk switching, memperkuat sinyal. memiliki tiga terminal yaitu, B(basis), C(Kolektor), E(emitor) Umum digunakan untuk switching, memperkuat Sinyal.

c. LED- RED

(Gambar 5. LED RED)

fungsi LED dalam rangkaian adalah sebagai indikator atau sinyal indikator/lampu indikator

4. Relay

(Gambar 6. Relay)

Relay adalah komponen yang berfungsi untuk mengalirkan arus listrik yang besar dengan menggunakan kendali listrik arus kecil.

5. Sound sensor

(Gambar 7. sound sensor)

Sensor suara adalah sensor yang cara kerjanya yaitu merubah besaran suara menjadi besaran listrik.

6. Resistor

(Gambar 8. Resistor)

Resistor berfungsi untuk menghambat dan mengatur arus listrik dalam suatu rangkaian elektronika

7. Touch Sensor

(Gambar 9. touch sensor)

Sensor Sentuh adalah sensor elektronik yang dapat mendeteksi sentuhan. Sensor Sentuh ini pada dasarnya beroperasi sebagai sakelar apabila disentuh, seperti sakelar pada lampu, layar sentuh ponsel dan lain sebagainya.

8. IC 4052

(Gambar 10. IC 4052)

UTC 4052 adalah multiplexer analog 4 saluran diferensial/ demultiplexer untuk aplikasi sebagai sakelar analog yang dikontrol secara digital.

3. dasar teori

a. IC 4052

UTC 4052 adalah multiplexer analog 4 saluran diferensial/ demultiplexer untuk aplikasi sebagai sakelar analog yang dikontrol secara digital. Perangkat ini memiliki dua input kontrol biner dan input penghambat. Dia fitur impedansi ON rendah dan arus bocor OFF sangat rendah. Kontrol sinyal analog hingga rentang tegangan suplai lengkap dapat dicapai.

(Gambar 10. Pin)

Truth Table

Kurva

(Gambar 11. Kurva)

b. Transistor NPN

Transistor NPN adalah komponen elektronika semikonduktor yang memiliki 3 kaki elektroda, yaitu Basis (Dasar), Kolektor (Pengumpul) dan Emitor (Pemancar). Komponen ini berfungsi sebagai penguat, pemutus dan penyambung (switching), stabilitasi tegangan, modulasi sinyal dan masih banyak lagi fungsi lainnya. Selain itu, transistor juga dapat digunakan sebagai kran listrik sehingga dapat mengalirkan listrik dengan sangat akurat dan sumber listriknya.

Berikut ini adalah langkah-langkah untuk menentukan Transistor NPN :

1. Atur posisi saklar pada mode Dioda.

2. Hubungkan Probe Merah (+) pada terminal Basis Transistor.

3. Hubungkan Probe Hitam (-) pada terminal Emitor Transistor. Layar Multimeter akan menunjukan nilai tegangan tertentu.

4. Pindahkan Probe Hitam (-) pada terminal Kolektor Transistor. Layar Multimeter akan menunjukan nilai tegangan tertentu.

5. Jika langkah ke-3 dan ke-4 menunjukan nilai tegangan tertentu, maka Transistor tersebut dapat dipastikan adalah Transistor jenis NPN.

(Gambar 12. Simbol dan struktur untuk transistor NPN)

Emitor = Semikonduktor Tipe N = Katoda pada Dioda.
Basis = Semikonduktor Tipe P = Anoda pada Dioda.
Kolektor = Semikonduktor Tipe N = Katoda pada Dioda.

b. MQ-4

Sensor MQ-4 merupakan hasil produksi Hanwai Electronics. Material sensitif dari sensor gas ini terbuat dari bahan semikonduktor SnO2 yang memiliki konduktivitas lebih rendah ketika berada pada medium udara bersih. Ketika gas target terdeteksi (metan) konduktivitas sensor akan meningkat sebanding dengan peningkatan konsentrasi gas polutan. Spesifikasi dari sensor MQ-4 adalah sebagai berikut :

1. Mampu mendeteksi konsentrasi gas metan dengan jangkauan pengukuran 300 ppm – 10.000 ppm

2. Mampu bekerja pada rentang temperatur -10°C - 50°C.

3. Memiliki tegangan sirkuit dan tegangan pemanas 5 VDC dengan konsumsi daya kurang dari 900 mW.

4. Memiliki hambatan pemanas 31 Ω ± 3Ω (pada temperatur ruangan).

5. . Memiliki kondisi deteksi standar pada temperatur 20°C ± 2°C dan kelembaban relatif 65% ± 5%.

6. Memiliki keluaran data analog berupa perubahan tegangan listrik sensor

Bahan sensitif sensor gas MQ-4 adalah SnO2, yang memiliki konduktivitas lebih rendah di udara bersih. Ketika target gas yang mudah terbakar ada, Konduktivitas sensor lebih tinggi seiring dengan konsentrasi kenaikan gas.

Sensor gas MQ-4 memiliki kepekaan tinggi terhadap Metana, juga terhadap Propana dan Butan. Sensornya bisa jadi digunakan untuk mendeteksi berbagai gas yang mudah terbakar, terutama Metana

karakter

a. Sensitivitas yang baik terhadap gas yang mudah terbakar dalam jangkauan luas

b. Sensitivitas tinggi terhadap gas alam

c. Umur panjang dan biaya rendah

d. Sirkuit penggerak sederhana

aplikasi

a. Detektor kebocoran gas rumah tangga

b. Detektor gas yang mudah terbakar industri

c. Detektor gas portabel

teknikal data dan loop tes dasar

(Gambar 13. tekknikal data dan loop tes standar)

Gambar 12 adalah rangkaian uji dasar dari sensor. Sensor harus diberi tegangan 2, tegangan pemanas VH） dan tegangan uji （VC). VH digunakan untuk memasok pekerjaan bersertifikat suhu ke sensor, sedangkan VC digunakan untuk mendeteksi tegangan (VRL) pada tahanan beban（RL） yang dirangkai dengan sensor. Itu Sensor memiliki polaritas cahaya, Vc membutuhkan DC kekuasaan. VC dan VH dapat menggunakan daya yang sama sirkuit dengan prasyarat untuk memastikan kinerja sensor. Untuk membuatnya sensor dengan kinerja yang lebih baik, nilai RL yang sesuai dibutuhkan: Kekuatan tubuh Sensitivitas (Ps): Ps = Vc^2 × Rs / (Rs + RL)^2 Resistensi sensor (Rs): Rs = (Vc / VRL-1) × RL

(a) (b)

(Gambar 14. sensivitas dan pengaruh suhu/kelembapan)

Gambar 14 a menunjukkan karakteristik sensitivitas khas dari MQ-4, rasio rata-rata ordinat resistansi sensor (Rs / Ro), absis adalah konsentrasi gas. Rs berarti resistansi dalam gas yang berbeda, Ro berarti resistansi sensor dalam Metana 1000ppm. Semua pengujian berada di bawah kondisi est standar. P.S .: Kepekaan terhadap asap adalah menyalakan 10 batang rokok dalam 8m^3 ruangan, dan hasilnya sama dengan 200ppm Metana.

Gambar 14 b. menunjukkan karakteristik suhu dan kelembapan yang khas. Ordinate berarti rasio resistansi sensor (Rs / Ro), Rs berarti resistansi sensor dalam 1000ppm menunjukkan karakteristik suhu dan kelembapan yang khas. Ordinate berarti rasio resistansi sensor (Rs / Ro), Rs berarti resistansi sensor dalam 1000ppm Metana di bawah suhu yang berbeda. dan kelembaban Ro berarti resistansi sensor di lingkungan 1000ppm Metana, 20 ℃ / 65% RH

(Gambar 15. struktur dan konfigurasi sensor MQ-4)

Struktur dan konfigurasi sensor gas MQ-4 ditunjukkan pada Gambar 14, sensor yang disusun oleh tabung keramik mikro AL2O3, Timah

Lapisan sensitif Dioksida (SnO2), elektroda pengukur dan pemanas dipasang menjadi kerak yang terbuat dari plastik dan baja tahan karat

bersih. Pemanas menyediakan kondisi kerja yang diperlukan untuk pekerjaan komponen sensitif. MQ-4 yang dibungkus memiliki 6 pin, 4 diantaranya digunakan untuk mengambil sinyal, dan 2 lainnya digunakan untuk menyediakan arus pemanas

c. Relay

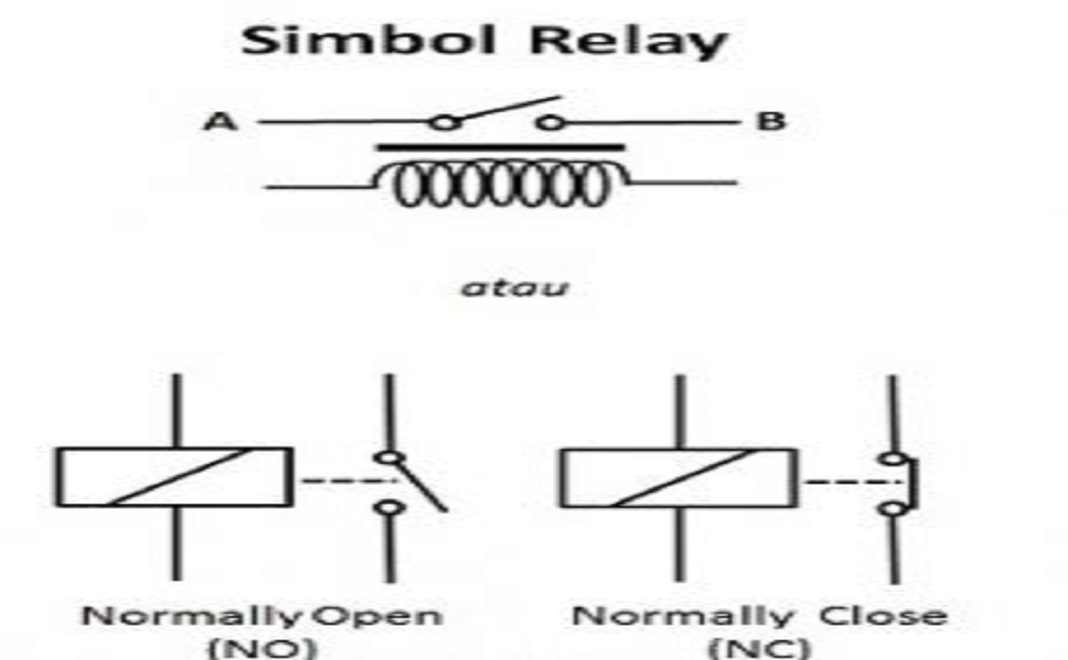

(Gambar 16. Lambang relay)

Relay adalah koponen elektronika pada sebuah mobil yang memiliki dua bagian elektromagnetik berupa kontak point dan kumparan. Relay adalah komponen yang berfungsi untuk mengalirkan arus listrik yang besar dengan menggunakan kendali listrik arus kecil.

Relay secara umum memiliki empat buah terminal, diantaranya terminal 87 dan juga terminal 30 yang tersambung pada kontak point dan terminal 85 dan juga terminal 86 yang masih berhubungan dengan elektromagnetik.

Relay memiliki fungsi sebagai saklar atau elektromagnetik switch yang mana dikendalikan oleh magnet listrik. Relay memiliki cara kerja ketika elektromagnetik atau kumparan sedang dialiri arus listrik melalui terminal 86 dan terminal 85, maka kumparan akan menghasilkan gaya kemagnitan. Kemagnetan tersebut yang akan menarik bagian kontak point sehingga terminal 87 dan terminal 30 akan tersambung atau terhubung.

Fungsi relay lainnya untuk melindungi bagian saklar kombinasi dan switch lampu besar yang bisa meleleh yang disebabkan oleh panas. Fungsi Relay juga untuk mempersingkat atau memperpendek arus listrik yang masuk ke dalam lampu dan akan membuat lampu menjadi lebih terang.

Spesifikasi

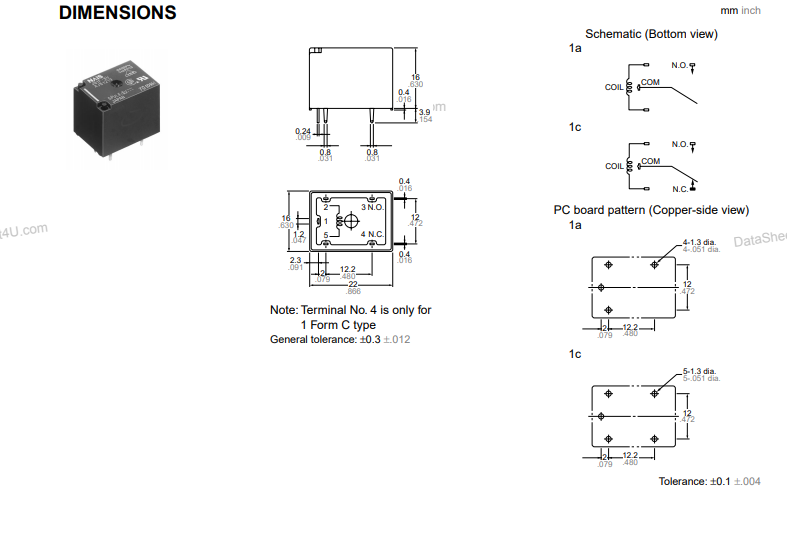

Dimensi

Referensi Data

d. Resistor

(Gambar 17. Lambang Resistor)

Resistor atau disebut hambatan adalah komponen elektronika pasif yang berfungsi untuk menghambat dan mengatur arus listrik dalam suatu rangkaian elektronika. satuan nilai resistor adalah ohm.nilai resistor biasanya diwakili dengan kode angka ataupun gelang warna yang terdapat di badan resistor. hambatan resistor sering disebut juga dengan resistansi.

Jenis jenis resistor diantaranya adalah:

1. Resistor yang nilainya tetap.

2. Resistor yang nilainya dapat diatur, resistor jenis ini sering disebut juga dengan variabel resistor ataupun potensiometer.

3. Resistor yang nilainya dapat berubah sesuai dengan intensitas cahaya, resistor jenis ini disebut dengan LDR atau Light Dependent Resistor.

4. Resistor yang nilainya dapat berubah sesuai dengan perubahan suhu, resistor jenis ini disebut dengan PTC (Positive Temperature Coefficient) dan NTC (Negative Temperature Coefficient).

Fungsi resistor

1. Fungsi resistor membatasi arus listrik yang mengalir

2. Fungsi resistor untuk aplikasi DC yang membutuhkan keakuratan yang sangat tinggi. Contoh aplikasi penggunaan resistor ini adalah DC Measuring equipment, dan reference gulators untuk voltage regulator dan decoding Network.

3. Fungsi resistor sebagai standart didalam verifikasi keakuratan dari suatu alat ukur resistive.

4. Fungsi resistor untuk pengatur tegangan output pada power supplay.

5. Fungsi resistor untuk aplikasi power karena membutuhkan frekuensi respon yang baik, daya yang tinggi dan nilai yang lebih besar daripada power wirewound resistor.

6. resistor pembagi tegangan.

Grafik

e. Buzzer

Buzzer adalah sebuah komponen elektronika yang berfungsi untuk mengubah getaran listrik menjadi getaran suara. Pada dasarnya prinsip kerja buzzer hampir sama dengan loud speaker, jadi buzzer juga terdiri dari kumparan yang terpasang pada diafragma dan kemudian kumparan tersebut dialiri arus sehingga menjadi elektromagnet, kumparan tadi akan tertarik ke dalam atau keluar, tergantung dari arah arus dan polaritas magnetnya, karena kumparan dipasang pada diafragma maka setiap gerakan kumparan akan menggerakkan diafragma secara bolak-balik sehingga membuat udara bergetar yang akan menghasilkan suara. Buzzer biasa digunakan sebagai indikator bahwa proses telah selesai atau terjadi suatu kesalahan pada sebuah alat (alarm).

Buzzer adalah jenis Buzzer yang menggunakan efek Piezoelectric untuk menghasilkan suara atau bunyinya. Tegangan listrik yang diberikan ke bahan Piezoelectric akan menyebabkan gerakan mekanis, gerakan tersebut kemudian diubah menjadi suara atau bunyi yang dapat didengar oleh telinga manusia dengan menggunakan diafragma dan resonator.

Berikut ini adalah gambar bentuk dan struktur dasar dari sebuah Buzzer.

(Gambar 18a. buzzer)

(Gambar 18b. Lambang buzzer)

Buzzer dapat digerakan hanya dengan menggunakan output langsung dari sebuah IC TTL.Buzzer dapat bekerja dengan baik dalam menghasilkan frekuensi di kisaran 1 – 5 kHz hingga 100 kHz untuk aplikasi Ultrasound. Tegangan Operasional Buzzer yang umum biasanya berkisar diantara 3Volt hingga 12 Volt.

Spesifikasi

Grafik

f. Touch sensor

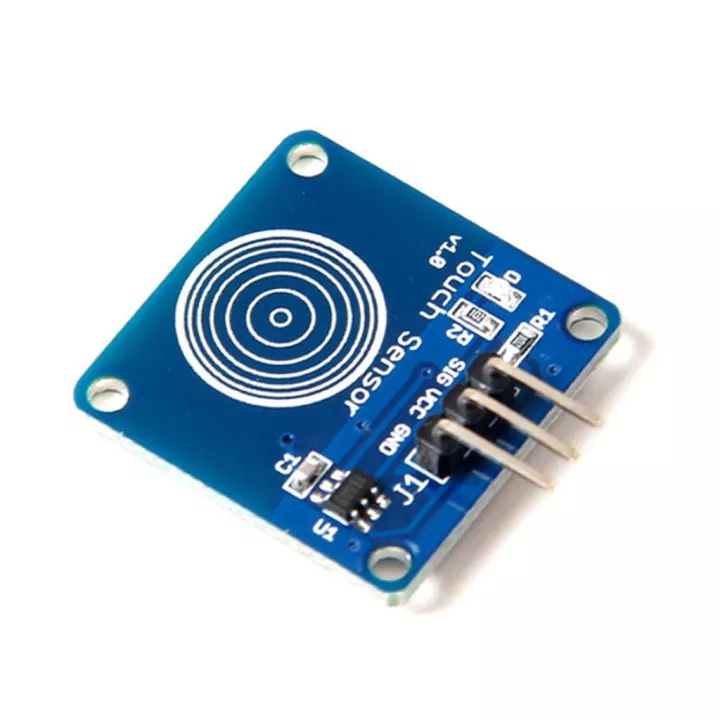

(Gambar 19. Touch sensor)

Touch Sensor atau Sensor Sentuh adalah sensor elektronik yang dapat mendeteksi sentuhan. Sensor Sentuh ini pada dasarnya beroperasi sebagai sakelar apabila disentuh, seperti sakelar pada lampu, layar sentuh ponsel dan lain sebagainya. Sensor Sentuh ini dikenal juga sebagai Sensor Taktil (Tactile Sensor). Seiring dengan perkembangan teknologi, sensor sentuh ini semakin banyak digunakan dan telah menggeser peranan sakelar mekanik pada perangkat-perangkat elektronik.

Jenis-jenis Sensor Sentuh

Berdasarkan fungsinya, Sensor Sentuh dapat dibedakan menjadi dua jenis utama yaitu Sensor Kapasitif dan Sensor Resistif. Sensor Kapasitif atau Capacitive Sensor bekerja dengan mengukur kapasitansi sedangkan sensor Resistif bekerja dengan mengukur tekanan yang diberikan pada permukaannya.

(Gambar 20. jenis touch sensor)

Sensor Kapasitif

Sensor sentuh Kapasitif merupakan sensor sentuh yang sangat populer pada saat ini, hal ini dikarenakan Sensor Kapasitif lebih kuat, tahan lama dan mudah digunakan serta harga yang relatif lebih murah dari sensor resistif. Ponsel-ponsel pintar saat ini telah banyak yang menggunakan teknologi ini karena juga menghasilkan respon yang lebih akurat.

Berbeda dengan Sensor Resistif yang menggunakan tekanan tertentu untuk merasakan perubahan pada permukaan layar, Sensor Kapasitif memanfaatkan sifat konduktif alami pada tubuh manusia untuk mendeteksi perubahan layar sentuhnya. Layar sentuh sensor kapasitif ini terbuat dari bahan konduktif (biasanya Indium Tin Oxide atau disingkat dengan ITO) yang dilapisi oleh kaca tipis dan hanya bisa disentuh oleh jari manusia atau stylus khusus ataupun sarung khusus yang memiliki sifat konduktif.

Pada saat jari menyentuh layar, akan terjadi perubahaan medan listrik pada layar sentuh tersebut dan kemudian di respon oleh processor untuk membaca pergerakan jari tangan tersebut. Jadi perlu diperhatikan bahwa sentuhan kita tidak akan di respon oleh layar sensor kapasitif ini apabila kita menggunakan bahan-bahan non-konduktif sebagai perantara jari tangan dan layar sentuh tersebut.

Sensor Resistif

Tidak seperti sensor sentuh kapasitif, sensor sentuh resistif ini tidak tergantung pada sifat listrik yang terjadi pada konduktivitas pelat logam. Sensor Resistif bekerja dengan mengukur tekanan yang diberikan pada permukaannya. Karena tidak perlu mengukur perbedaan kapasitansi, sensor sentuh resistif ini dapat beroperasi pada bahan non-konduktif seperti pena, stylus atau jari di dalam sarung tangan.

Sensor sentuh resistif terdiri dari dua lapisan konduktif yang dipisahkan oleh jarak atau celah yang sangat kecil. Dua lapisan konduktif (lapisan atas dan lapisan bawah) ini pada dasarnya terbuat dari sebuah film. Film-film umumnya dilapisi oleh Indium Tin Oxide yang merupakan konduktor listrik yang baik dan juga transparan (bening).

Cara kerjanya hampir sama dengan sebuah sakelar, pada saat film lapisan atas mendapatkan tekanan tertentu baik dengan jari maupun stylus, maka film lapisan atas akan bersentuhan dengan film lapisan bawah sehingga menimbulkan aliran listrik pada titik koordinat tertentu layar tersebut dan memberikan signal ke prosesor untuk melakukan proses selanjutnya.

g. Sensor PIR

Sensor PIR

(Gambar 21. Sensor PIR)

Cara Kerja PIRSensor PIR merupakan sensor yang dapat mendeteksi pergerakan, dalam hal ini sensor PIR banyak digunakan untuk mengetahui apakah ada pergerakan manusia dalam daerah yang mampu dijangkau oleh sensor PIR. Sensor ini memiliki ukuran yang kecil, murah, hanya membutuhkan daya yang kecil, dan mudah untuk digunakan. Oleh sebab itu, sensor ini banyak digunakan pada skala rumah maupun bisnis. Sensor PIR ini sendiri merupakan kependekan dari “Passive InfraRed” sensor.

(Gambar 22. Pyroelectric sensor)

Pada umumnya sensor PIR dibuat dengan sebuah sensor pyroelectric sensor (seperti yang terlihat pada gambar disamping) yang dapat mendeteksi tingkat radiasi infrared. Segala sesuatu mengeluarkan radiasi dalam jumlah sedikit, tapi semakin panas benda/mahluk tersebut maka tingkat radiasi yang dikeluarkan akan semakin besar. Sensor ini dibagi menjadi dua bagian agar dapat mendeteksi pergerakan bukan rata-rata dari tingkat infrared. Dua bagian ini terhubung satu sama lain sehingga jika keduanya mendeteksi tingkat infrared yang sama maka kondisinya akan LOW namun jika kedua bagian ini mendeteksi tingkat infrared yang berbeda (terdapat pergerakan) maka akan memiliki output HIGH dan LOW secara bergantian.

Sinar InfraRed Manusia

(Gambar 23. Sensor Infra red manusia)

Inilah mengapa sensor PIR dapat mendeteksi pergerakan manusia yang masuk pada jangkauan sensor PIR, hal ini disebabkan manusia memiliki panas tubuh sehingga mengeluarkan radiasi infrared seperti yang ditunjukkan pada gambar disamping.

Bagian-Bagian Sensor PIR

Gambar berikut menunjukkan bagian-bagian dari sensor PIR yang perlu untuk diketahui

Bagian Sensor PIR

(Gambar 24. Bagian sensor PIR)

Pengatur Waktu Jeda : Digunakan untuk mengatur lama pulsa high setelah terdeteksi terjadi gerakan dan gerakan telah berahir. *
Pengatur Sensitivitas : Pengatur tingkat sensitivitas sensor PIR *
Regulator 3VDC : Penstabil tegangan menjadi 3V DC
Dioda Pengaman : Mengamankan sensor jika terjadi salah pengkabelan VCC dengan GND
DC Power : Input tegangan dengan range (3 – 12) VDC (direkekomendasikan menggunakan input 5VDC).
Output Digital : Output digital sensor
Ground : Hubungkan dengan ground (GND)
BISS0001 : IC Sensor PIR
Pengatur Jumper : Untuk mengatur output dari pin digital.

(*) Catatan: Pin nomor 1 dan 2 digunakan untuk melakukan kalibrasi sensor PIR dengan mengatur posisi potentiometer pada posisi label MIN atau MAX.

Penggunaan / Aplikasi Sensor PIR

Sensor PIR sangat cocok digunakan pada projek-projek yang membutuhkan deteksi kapan seseorang memasuki atau meninggalkan are tertentu. Hal ini karena sensor PIR membutuhkan daya yang rendah, murah, memiliki jangkauan yang luas, dan mudah digunakan dengan berbagai sistem kontrol.

Catatan: Sensor PIR tidak dapat digunakan untuk mengetahui berapa orang yang berada pada jangkauan sensor atau seberapa dekat objek dengan sensor dan sensor PIR juga dapat dipengaruhi oleh binatang peliharaan.

Informasi Dasar

Setiap sensor PIR memiliki spesifikasi dan kriteria yang berbeda-beda namun hampir kebanyakan dari sensor PIR memiliki spesifikasi yang mirip (Direkomendasikan untuk mengacu pada datasheet). Berikut spesifikasi sensor PIR pada umumnya.

Bentuk : Persegi
Output : Pulsa digital HIGH (3V) ketika mendeteksi pergerakan dan LOW ketika tidak ada pergerakan.
Rentang Sensitivitas : Sampai dengan 6 meter sebagaimana gambar berikut
(Gambar 25. Jangkauan sensor PIR)

Power Supply : 5V-12V (direkomendasikan 5VDC)

h. Sound Sensor

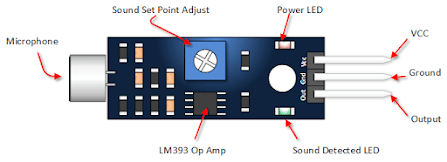

(Gambar 26. Sound Sensor)

Spesifikasi dari Sound Sensor:

· Tegangan kerja: DC 3.3-5V

· Sensitivitas yang Dapat Disesuaikan

· Dimensi: 32 x 17 mm

· Indikasi keluaran sinyal

· Output sinyal saluran tunggal

· Dengan lubang baut penahan, pemasangan yang mudah

· Mengeluarkan level rendah dan sinyal menyala ketika ada suara

· Output berupa digital switching output (0 dan 1 high dan low)

Konfigurasi Sound Sensor :

Grafik Sound Sensor

4. percobaan

a) Prosedur percobaan

1. siapkan alat dan bahan untuk membuat rangkaian pada proteus

2. Rangkai sensor PIR, touch sensor dan sound sensor pada proteus

3. setelah input pada sensor gunakan ic mux demux seperti pada tampilan

4. masukkan code HEX pada sensor

5. nyalakan proteus

b) prinsip kerja rangkaian

Ketika PIR sensor mendeteksi adanya manusia, maka PIR sensor akan berlogika 1 dan logika 1 tersebut akan diumpankan ke input X1 mux, dimana channel yang saya pilih adalah 0 1 sehingga input x1 akan disalurkan ke output X. Output X yang berlogika 1 akan menuju ke resistor dan kaki basis transistor. karena tegangan pada kaki basis transistor lebih besar daripada 0,7 maka transistor akan aktif sehingga akan ada arus yang mengalir dari power sebesar +5 menuju relay, kaki kolektro, emitter, dan ground. karena relay dialiri arus maka switch akan berpindah dari kanan ke kiri sehingga loop terhubung dan baterai akan mensupply lampu dan motor. selanjutnya output pada mux yang berlogika 1 diumpankan juga ke input X pada demux. disini saya memilih channel 0 0 sehingga input pada X akan disalurkan ke output X0 sehingga output X0 berlogika 1. logika 1 tersebut kemudian menuju ke resistor dan kaki basis transistor. karena tegangan pada kaki basis transistor lebih besar daripada 0,7 maka transistor akan aktif sehingga akan ada arus yang mengalir dari power sebesar +5 menuju relay, kaki kolektro, emitter, dan ground. karena relay dialiri arus maka switch akan berpindah dari kanan ke kiri sehingga loop terhubung dan baterai akan mensupply motor.

selanjutnya terdapat sound sensor yang dimana fungsinya untuk memberikan perintah suara untuk menghidupkan tv. saat sound sensor berlogika 1, maka logika 1 tersebut akan masuk ke input Y1 pada MUX. disini channel yang saya pilih adalah 0 1 sehingga input Y1 akan disalurkan ke output Y. output Y yang berlogika 1 akan menuju ke resistor dan kaki basis transistor. karena tegangan pada kaki basis transistor lebih besar daripada 0,7 maka transistor akan aktif sehingga akan ada arus yang mengalir dari power sebesar +5 menuju relay, kaki kolektro, emitter, dan ground. karena relay dialiri arus maka switch akan berpindah dari kanan ke kiri sehingga loop terhubung dan baterai akan mensupply lampu dan motor.

kemudian, terdapat touch sensor yang berfungsi untuk mematikan tv. saat touch sensor berlogika 1 maka logika 1 tersebut akan diumpan ke resistor kemudian ke kaki basis transistor. arena tegangan pada kaki basis transistor lebih besar daripada 0,7 maka transistor akan aktif sehingga akan ada arus yang mengalir dari power sebesar +5 menuju relay, kaki kolektro, emitter, dan ground. karena relay dialiri arus maka switch akan berpindah dari kanan ke kiri sehingga loop terhubung dan baterai akan memutuskan loop dan motor akan mati.
