1. Tujuan [Kembali]

a) Memahami cara penggunaan input dan output digital pada mikrokontroler

b) Menggunakan komponen input dan output sederhana dengan Arduino

2. Alat dan Bahan [Kembali]

a) Modul Arduino

Gambar 1. Arduino Uno

    membuat program untuk mengendalikan berbagai komponen elektronika.

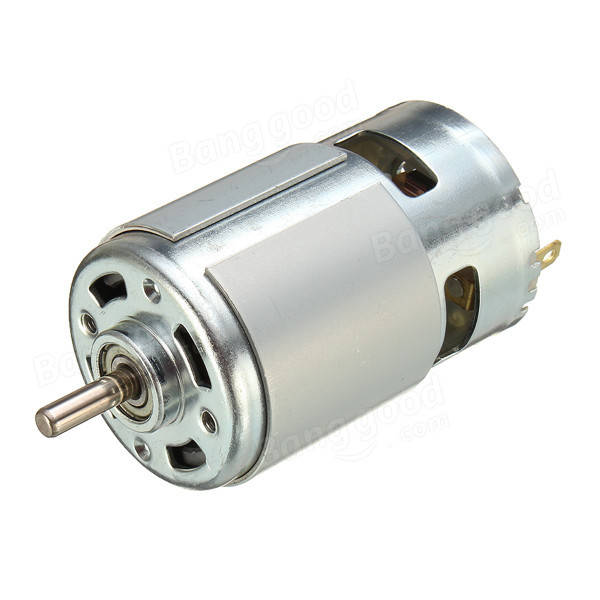

b)Motor DC

Gambar 2. Motor DC

Kegunaannya adalah untuk membalikan arah arus listrik dalam dinamo.



c) LM35

Gambar 3. LM 35

 LM35 berfungsi untuk melakukan pendeteksian terhadap suhu yang akan diukur

3. Dasar Teori [Kembali]

2.4.1 Pulse Width Modulation

    PWM (Pulse Width Modulation) adalah salah satu teknik modulasi dengan mengubah lebar pulsa (duty cylce) dengan nilai amplitudo dan frekuensi yang tetap. Satu siklus pulsa merupakan kondisi high kemudian berada di zona transisi ke kondisi low. Lebar pulsa PWM berbanding lurus dengan amplitudo sinyal asli yang belum termodulasi. Duty Cycle adalah perbandingan antara waktu ON (lebar pulsa High) dengan perioda. Duty Cycle biasanya dinyatakan dalam bentuk persen (%).

Gambar 4. Duty Cycle

Duty Cycle = tON / ttotal

tON = Waktu ON atau Waktu dimana tegangan keluaran berada pada posisi tinggi (highatau 1)

tOFF = Waktu OFF atau Waktu dimana tegangan keluaran berada pada posisi rendah(low atau 0)

ttotal = Waktu satu siklus atau penjumlahan antara tON dengan tOFF atau disebut juga dengan “periode satu gelombang”

    Pada board Arduino Uno, pin yang bisa dimanfaatkan untuk PWM adalah pin yang diberi

tanda tilde (~), yaitu pin 3, 5, 6, 9, 10, dan pin 11. Pin-pin tersebut merupakan pin yang bisa

difungsikan untuk input analog atau output analog. Oleh sebab itu, jika akan menggunakan

PWM pada pin ini, bisa dilakukan dengan perintah analogWrite();

    PWM pada arduino bekerja pada frekuensi 500Hz, artinya 500 siklus/ketukan dalam

satu detik. Untuk setiap siklus, kita bisa memberi nilai dari 0 hingga 255. Ketika kita

memberikan angka 0, berarti pada pin tersebut tidak akan pernah bernilai 5 volt (pin selalu

bernilai 0 volt). Sedangkan jika kita memberikan nilai 255, maka sepanjang siklus akan

bernilai 5 volt (tidak pernah 0 volt). Jika kita memberikan nilai 127 (kita anggap setengah dari

0 hingga 255, atau 50% dari 255), maka setengah siklus akan bernilai 5 volt, dan setengah

siklus lagi akan bernilai 0 volt. Sedangkan jika jika memberikan 25% dari 255 (1/4 * 255 atau

64), maka 1/4 siklus akan bernilai 5 volt, dan 3/4 sisanya akan bernilai 0 volt, dan ini akan

terjadi 500 kali dalam 1 detik.

Gambar 5. Siklus Sinyal PWM pada Arduino

2.4.2 Analog to Digital Converter

    ADC atau Analog to Digital Converter merupakan salah satu perangkat elektronika yang digunakan sebagai penghubung dalam pemrosesan sinyal analog oleh sistem digital. Fungsi utama dari fitur ini adalah mengubah sinyal masukan yang masih dalam bentuk sinyal analog menjadi sinyal digital dengan bentuk kode-kode digital. Ada 2 faktor yang perlu diperhatikan pada proses kerja ADC yaitu kecepatan sampling dan resolusi.

    Kecepatan sampling menyatakan seberapa sering perangkat mampu mengkonversi sinyal analog ke dalam bentuk sinyal digital dalam selang waktu yang tertentu. Biasa dinyatakan dalam sample per second (SPS). Sementara Resolusi menyatakan tingkat ketelitian yang dimilliki. Pada Arduino, resolusi yang dimiliki adalah 10 bit atau rentang nilai digital antara 0 - 1023. Dan pada Arduino tegangan referensi yang digunakan adalah 5 volt, hal ini berarti ADC pada Arduino mampu menangani sinyal analog dengan tegangan 0 - 5 volt. Pada Arduino, menggunakan pin analog input yang diawali dengan kode A( A0- A5 padaArduino Uno). Fungsi untuk mengambil data sinyal input analog menggunakan analogRead(pin);

1.4.2 Arduino

    Arduino adalah kit elektronik atau papan rangkaian elektronik open source yang di dalamnya terdapat komponen utama yaitu sebuah chip mikrokontroler dengan jenis AVR dari perusahaan Atmel. Arduino yang kita gunakan dalam praktikum ini adalah Arduino Uno yang menggunakan chip AVR ATmega 328P. Dalam memprogram Arduino, kita bisa menggunakan komunikasi serial agar Arduino dapat berhubungan dengan komputer ataupun perangkat lain. Adapun spesifikasi dari Arduino Uno ini adalah sebagai berikut :

Gambar 4. Arduino Uno

A. BAGIAN-BAGIAN ARDUINO UNO

1. POWER USB

    Digunakan untuk menghubungkan Papan Arduino dengan komputer lewat koneksi USB.

2. POWER JACK

    Supply atau sumber listrik untuk Arduino dengan tipe Jack. Input DC 5 - 12 V.

3. Crystal Oscillator

    Kristal ini digunakan sebagai layaknya detak jantung pada Arduino. Jumlah cetak menunjukkan 16000 atau 16000 kHz, atau 16 MHz.

4. Reset

    Digunakan untuk mengulang program Arduino dari awal atau Reset.

5. Digital Pins I / O Papan Arduino UNO memiliki 14 Digital Pin. Berfungsi untuk memberikan nilai     logika ( 0atau 1 ). Pin berlabel " ~ " adalah pin-pin PWM ( Pulse Width Modulation ) yang dapat digunakan untuk menghasilkan PWM.

6. Analog Pins

    Papan Arduino UNO memiliki 6 pin analog A0 sampai A5. Digunakan untuk membaca sinyal atau sensor analog seperti sensor jarak, suhu dsb, dan mengubahnya menjadi nilai digital.

7. LED Power Indicator

    Lampu ini akan menyala dan menandakan Papan Arduino mendapatkan supply listrik denganbaik.

B. BAGIAN-BAGIAN PENDUKUNG

1. RAM

    RAM (Random Access Memory) adalah tempat penyimpanan sementara pada komputer yang isinya dapat diakses dalam waktu yang tetap, tidak memperdulikan letak data tersebut dalam memori atau acak. Secara umum ada 2 jenis RAM yaitu SRAM (Static Random Acces Memory) dan DRAM (Dynamic Random Acces Memory).

2. ROM

    ROM (Read-only Memory) adalah perangkat keras pada computer yang dapat menyimpan data secara permanen tanpa harus memperhatikan adanya sumber listrik. ROM terdiri dariMask ROM, PROM, EPROM, EEPROM.
