PERCOBAAN 3 KONDISI 7

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Kondisi

2. Gambar rangkaian Simulasi

3. Video Simulasi

4. Prinsip Kerja Rangkaian

5. Link Download

1. Kondisi [Kembali]

Percobaan 3 Kondisi 7 Kondisi potensiometer 60%

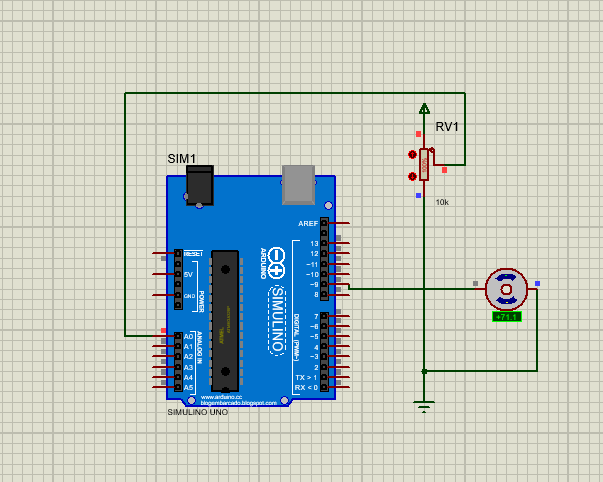

2. Gambar Rangkaian Simulasi [Kembali]

3. Video Simulasi [Kembali]

4. Prinsip Kerja Rangkaian [Kembali]

byte pot= A0;

byte motor= 9;

int nilai;

int output;

void setup(){

pinMode(motor, OUTPUT);

}

void loop(){

nilai= analogRead(pot);

output= map(nilai, 0, 1023, 0, 255);

analogWrite(motor, output);

  Serial.print("nilai =                     :");

  Serial.println(nilai);

delay(2);

}

    Ketika program tersebut dijalankan maka motor akan berjalan ke kanan. Hal ini disebabkan karena pada byte motor = 9 yang mengaktifkan pin 9 sebagai output sebagai keluaran. Motor berputar ke kanan karena adanya beda potensial sehingga membuat motor akan berputar dari tegangan tinggi ke rendah. Kecepatan putaran tersebut dipengaruhi oleh potensiometer, dimana semakin tinggi nilai potensiometer maka resistansinya akan semakin besar. Sehingga putaran motor akan semakin lambat.

5. Link Download [Kembali]

Listing Program Link

Rangkaian Proteus Link

Video Simulasi Link

Arduino Uno datasheet Link

Potensiometer datasheet Link

Motor DC datasheet Link
